Dijkprofielen: gemeten tegen het ontwerp

RTK-stokprofielen van een dijk, automatisch getoetst aan het ontwerp, met per dwarsprofiel een overzichtelijk blad en een indicatie van het tekort.

Project

Na ophoging of herstel moet een dijk op ontwerphoogte liggen. Een afwijking van enkele centimeters is op het oog lastig te zien, en handmatig profiel voor profiel vergelijken met het ontwerp kost veel tijd.

Aanpak

We meten de dwarsprofielen met RTK op een stok, op de locaties uit het ontwerp. Onze eigen tool leest de profiellocaties, het ontwerp en het bestaande maaiveld (AHN) uit de Civil 3D-tekening en legt de meting daarover. Per profiel ontstaat een blad met de gemeten lijn, het ontwerp en het verschil per punt, waarop te lage en te hoge delen gekleurd zijn. De tolerantie is ±0,05 m.

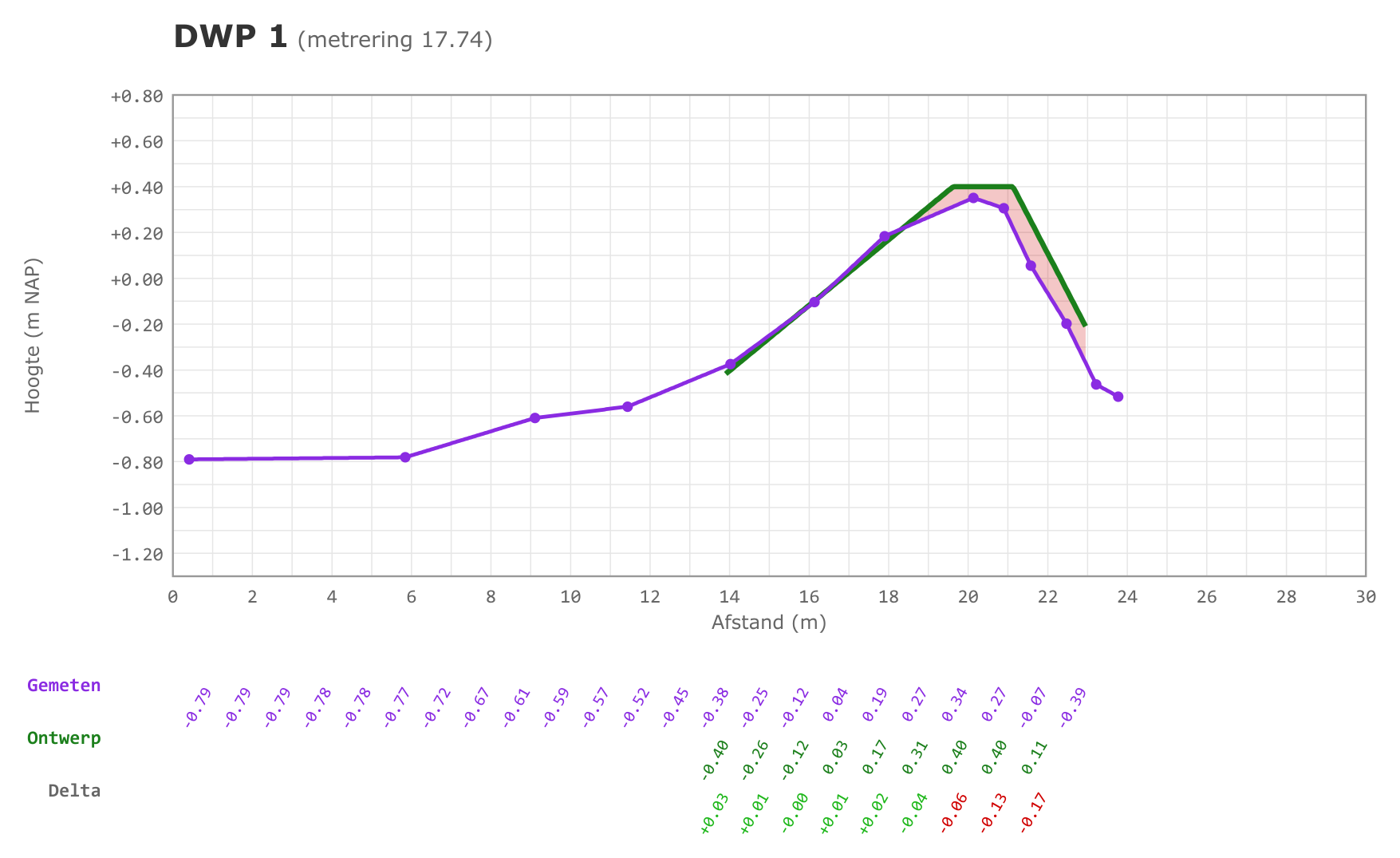

Dwarsprofiel van een dijk met gemeten lijn, ontwerp en een rood gekleurd gebied waar de dijk te laag ligt

Resultaat

De opdrachtgever ziet per profiel direct waar de dijk te laag ligt en hoeveel, met een indicatie van het ontbrekende volume tussen de profielen. Dat is de basis om te bepalen waar en hoeveel er moet worden aangevuld. Omdat elke meting dezelfde verwerking en opmaak volgt, zijn vervolgmetingen direct vergelijkbaar.
